Устройства шкафа управления распределительным устройством

Распределительные устройства (РУ) – это, по сути, сердце любой электроустановки. От их надежной и эффективной работы зависит бесперебойное электроснабжение. А ключевую роль в обеспечении этой работы играет устройство шкафа управления распределительным устройством. Что это такое? Для чего нужно? Какие элементы входят в его состав? Как правильно подобрать? Давайте разберемся.

Что такое шкаф управления распределительным устройством?

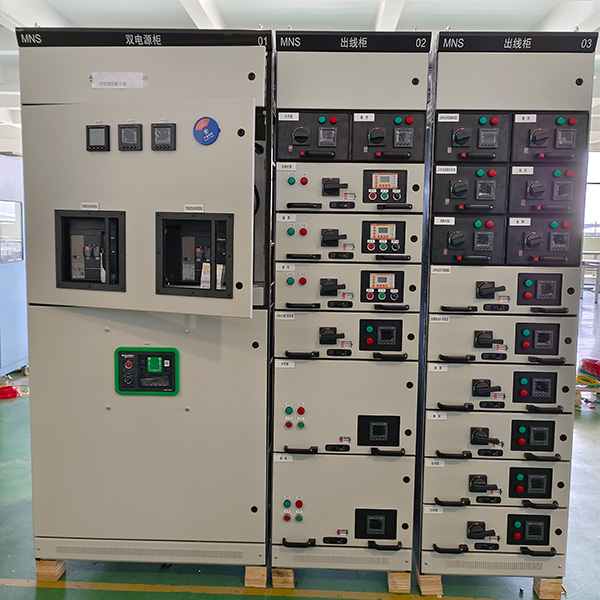

Представьте себе огромный электросклад, где множество проводов и кабелей, мощные выключатели и предохранители. Это и есть распределительное устройство. Но чтобы все это работало слаженно и безопасно, требуется специальный 'центр управления' – именно это и является устройством шкафа управления распределительным устройством. Это, по сути, корпус (шкаф), внутри которого размещаются все необходимые компоненты для автоматизации и контроля работы РУ.

Это не просто металлический ящик! Это сложная система, предназначенная для управления и защиты электрооборудования, находящегося в распределительном устройстве. Он обеспечивает возможность дистанционного включения/выключения, мониторинга параметров сети, а также оперативного реагирования на аварийные ситуации. Без правильно спроектированного и собранного шкафа управления работа РУ становится хаотичной и непредсказуемой. Можно получить серьезные последствия, от простого отключения электроэнергии до дорогостоящего ремонта оборудования.

Например, во многих промышленных объектах, таких как заводы, фабрики и крупные торговые центры, использование устройств шкафа управления распределительным устройством – это не просто предпочтение, а необходимость. Это позволяет оптимизировать энергопотребление, повысить безопасность и снизить риски простоев.

Основные элементы шкафа управления

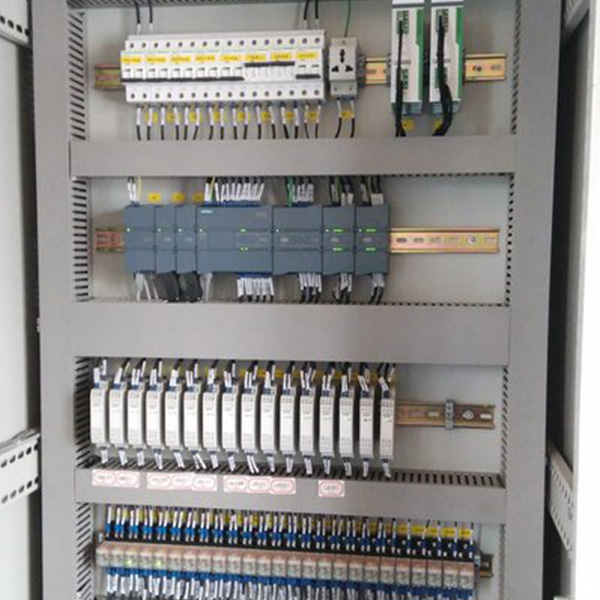

Внутри шкафа управления размещается целый комплекс устройств, работающих совместно. Рассмотрим основные из них:

1. Автоматические выключатели

Это, пожалуй, самый важный элемент. Автоматические выключатели (АВ) предназначены для защиты цепей от перегрузок и коротких замыканий. Они автоматически разрывают цепь при возникновении аварийной ситуации, предотвращая повреждение оборудования. Выбор АВ зависит от мощности и характеристик защищаемой цепи. Например, для защиты двигателей часто используются двигатель-защитные автоматические выключатели (ДЗА), которые имеют специальный алгоритм срабатывания, учитывающий пусковые токи двигателей. Посмотрите, например, предлагаемые решения от ООО Шаньси Хэнсян: [https://www.sxhx.ru/](https://www.sxhx.ru/). У них можно найти широкий ассортимент АВ разных типов и номиналов. (nofollow)

2. Устройства защиты от перенапряжений (УПН)

УПН защищают оборудование от импульсных перенапряжений, которые могут возникать из-за грозовых разрядов или коммутационных процессов. Они бывают разных типов – от простых варисторов до более сложных металлических или оксидов металлов (MOV). Выбор типа УПН зависит от уровня защиты, необходимого для конкретного объекта. Очень важно учитывать характеристики сети и возможные источники перенапряжений.

3. Реле защиты

Реле защиты выполняют различные функции – от защиты от пониженного или повышенного напряжения до защиты от несимметрии фаз и других аномалий. Они могут быть как электронными, так и электромеханическими. Современные реле защиты часто имеют возможности для дистанционного конфигурирования и мониторинга, что значительно упрощает эксплуатацию РУ. Например, можно настроить реле защиты таким образом, чтобы оно не срабатывало при кратковременных скачках напряжения, а реагировало только на длительные отклонения.

4. Системы автоматики и управления (САУ)

Это 'мозг' шкафа управления. САУ позволяют автоматизировать различные процессы, такие как включение/выключение оборудования, регулирование напряжения и тока, мониторинг параметров сети. САУ могут быть реализованы на базе различных ПЛК (программируемых логических контроллеров) или микропроцессорных устройств. Они обеспечивают возможность интеграции РУ с другими системами управления предприятием, такими как системы диспетчеризации и SCADA. Например, можно создать систему, которая автоматически отключит оборудование при превышении допустимой температуры или уровня вибрации.

5. Индикаторы и сигнализация

Они позволяют визуально контролировать состояние РУ и выявлять неисправности. Индикаторы показывают, какие элементы РУ находятся в рабочем состоянии, а какие – в аварийном. Сигнализация предупреждает об опасных ситуациях, таких как перегрузка, короткое замыкание или повышенное напряжение.

Не забывайте про элементы обеспечения безопасности: заземление, зануление, изоляцию. Они критически важны для предотвращения поражения электрическим током.

Материалы и конструкция шкафа управления

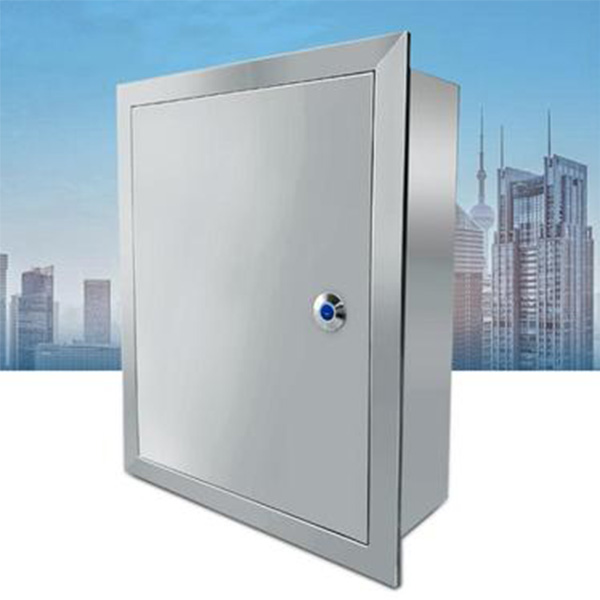

Шкафы управления изготавливаются из различных материалов, в зависимости от условий эксплуатации. Чаще всего используются металлические корпуса из стали или алюминия. Корпус должен быть устойчив к механическим повреждениям, коррозии и воздействию окружающей среды. Также важна теплоизоляция, которая помогает поддерживать оптимальную температуру внутри шкафа и предотвращает перегрев оборудования. Обычно используют специальные термоизоляционные материалы, которые не подвержены возгоранию и не выделяют вредных веществ при нагревании.

Конструкция шкафа должна обеспечивать удобный доступ к элементам управления и защиты, а также возможность монтажа и обслуживания оборудования. Важно предусмотреть достаточную вентиляцию, чтобы предотвратить перегрев компонентов. Обычно используется система каналов для отвода тепла.

Выбор устройства шкафа управления: на что обратить внимание

При выборе устройства шкафа управления распределительным устройством необходимо учитывать множество факторов. Вот некоторые из них:

• Мощность и напряжение сети: шкаф должен быть рассчитан на максимальную мощность и напряжение, которые будут использоваться в распределительном устройстве.
• Тип защищаемого оборудования: Некоторые типы оборудования требуют специальных требований к защите. Например, для защиты чувствительной электроники требуется использование УПН высокого уровня.
• Условия эксплуатации: Шкаф должен быть устойчив к воздействию окружающей среды, такой как высокая влажность, пыль, температура и вибрация.
• Требования к автоматизации и управлению: Необходимо определить, какие функции автоматизации и управления необходимы для конкретного объекта. Это может включать дистанционное включение/выключение оборудования, мониторинг параметров сети, автоматическую диагностику неисправностей.
• Бюджет: Стоимость шкафа управления может значительно варьироваться в зависимости от его сложности и функциональности. Необходимо определить бюджет и выбрать оптимальное решение, которое соответствует требованиям объекта.

Важно помнить, что выбор устройства шкафа управления распределительным устройством – это ответственная задача, которая требует квалифицированных знаний и опыта. Не стоит экономить на безопасности и выбирать дешевые решения, которые могут оказаться ненадежными. Лучше довериться профессионалам, которые помогут вам подобрать оптимальное решение для вашего объекта.ООО Шаньси Хэнсян производство энергетического оборудования

Техническое обслуживание и ремонт

Регулярное техническое обслуживание и своевременный ремонт – это залог надежной и долговечной работы устройства шкафа управления распределительным устройством. В рамках технического обслуживания необходимо проводить осмотр элементов шкафа, проверять состояние изоляции, очищать оборудование от пыли и грязи, а также проводить тестирование системы автоматики и управления. Рекомендуется проводить техническое обслуживание не реже одного раза в год, а в условиях повышенных требований – чаще.

Ремонт шкафа управления должен выполняться только квалифицированными специалистами. Нельзя самостоятельно разбирать или ремонтировать оборудование, если у вас нет соответствующего опыта и знаний. Неправильный ремонт может привести к серьезным авариям и травмам.
